Куда вывести шахту, когда закрываете потолок

Что на самом деле висит в потолке

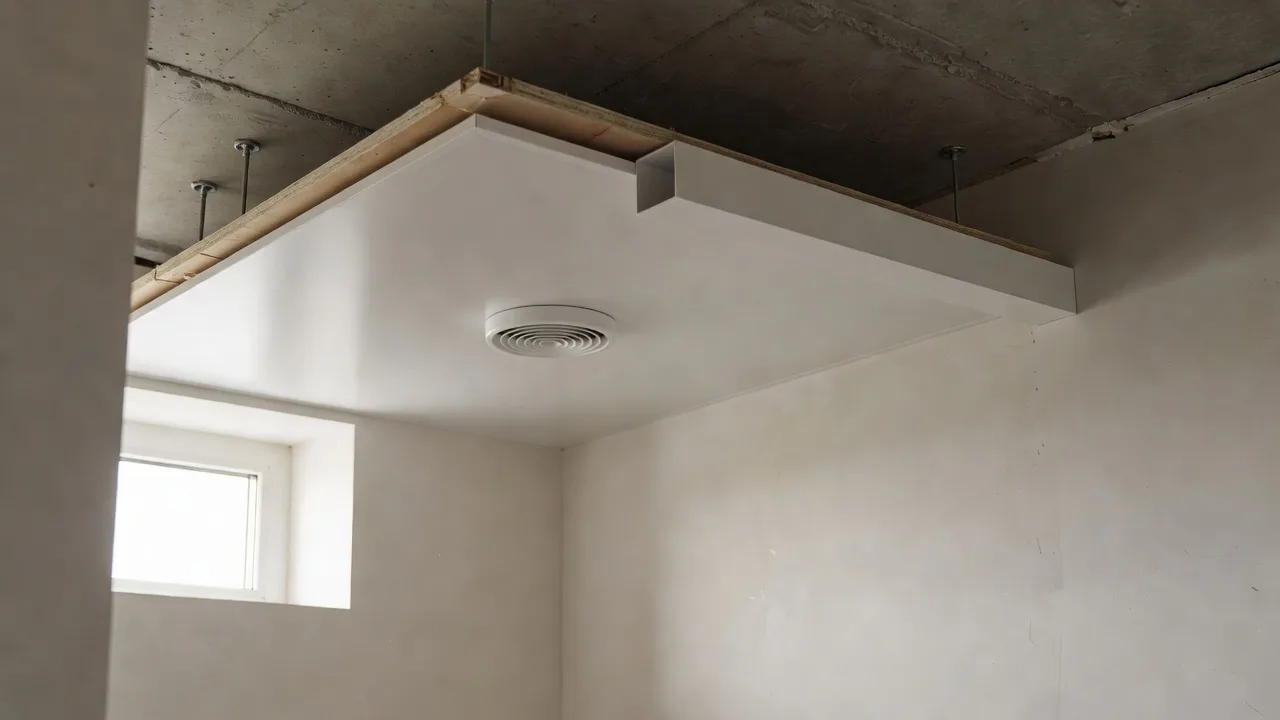

Под словами «вентиляция в потолке» смешивают три разные вещи. Штатная вытяжка дома — отверстие в стене у перекрытия или в самой плите, за ним шахта. Решётка в чистовом потолке — тот же ход, только через короткий канал. Купол над плитой со своим вентилятором к общей шахте просто так не подключают.

Полотно и гипсокартон воздух не пропускают. Закрыли отверстие и не вывели канал в комнату — тяга осталась над потолком. В санузле душно, а на перекрытии в запотолочье садится влага: зимой в Тюмени оно холоднее стен.

До полотна меряют расстояние от низа плиты до нижнего края отверстия. Если оно больше будущего опуска плюс сантиметр, решётку оставляют на стене. Перекрыл профиль дыру — канал выводят в полотно: в одной секции отверстие на 15 см ниже плиты, в соседней почти под ней.

Сколько воздуха должна забирать решётка

Расход считают не по прилипшей бумажке. Приток в жилые берут по СП 60.13330.2020: при открываемых окнах и площади больше 20 м² на человека — от 30 м³/ч на человека, если теснее — от 3 м³/ч на квадратный метр. Цифру сравнивают с суммой вытяжки из кухни и санузлов и в расчёт берут большую. Иначе вентилятор разрежает квартиру и тянет воздух из подъезда.

В Тюмени температура наиболее холодной пятидневки ниже минус 31 °C. Таблица 1 ГОСТ 30494-2011 для жилой комнаты в таком климате даёт оптимум 21–23 °C и влажность 30–45 %, допустимо до 60 %. Застой на кухне и в санузле выбивает квартиру из этой вилки раньше, чем запах становится явным.

Жилую комнату в таблицу не ставят: воздух из неё отдельной потолочной решёткой не забирают. Приток приходит в комнаты и уходит через кухню и санузлы. Анемостат в гостиной без канала до шахты только собирает серое кольцо пыли.

Где вентиляция в потолке нужна, а где это лишняя точка

Решётку в чистовой плоскости ставят, если штатное отверстие ушло выше полотна или канал и так идёт под потолком. В гостиной её иногда рисуют для симметрии: без хода до шахты это декорация, вытяжку из жилых комнат таблица не задаёт.

• Санузел и туалет. Профиль перерезал отверстие — решётку переносят в полотно коротким каналом, иначе после душа сохнет щель у плиты, а не комната.
• Кухня. Решётка шахты остаётся открытой, купол над плитой считают отдельно и в стояк соседей не сажают.
• Глухая гардеробная. Около 0,2 объёма в час обычно даёт щель под дверью, вентилятор нужен только при пороге без зазора.

Кухню и санузел в один рукав не собирают. Без поквартирной установки с рекуперацией пункт 7.1.9 СП 60.13330.2020 рекомендует отдельные спутники, иначе запах плиты идёт в ванную. Пункт 7.1.7 того же свода запрещает переток между квартирами: клапан на решётке это держит, только если из окна есть приток.

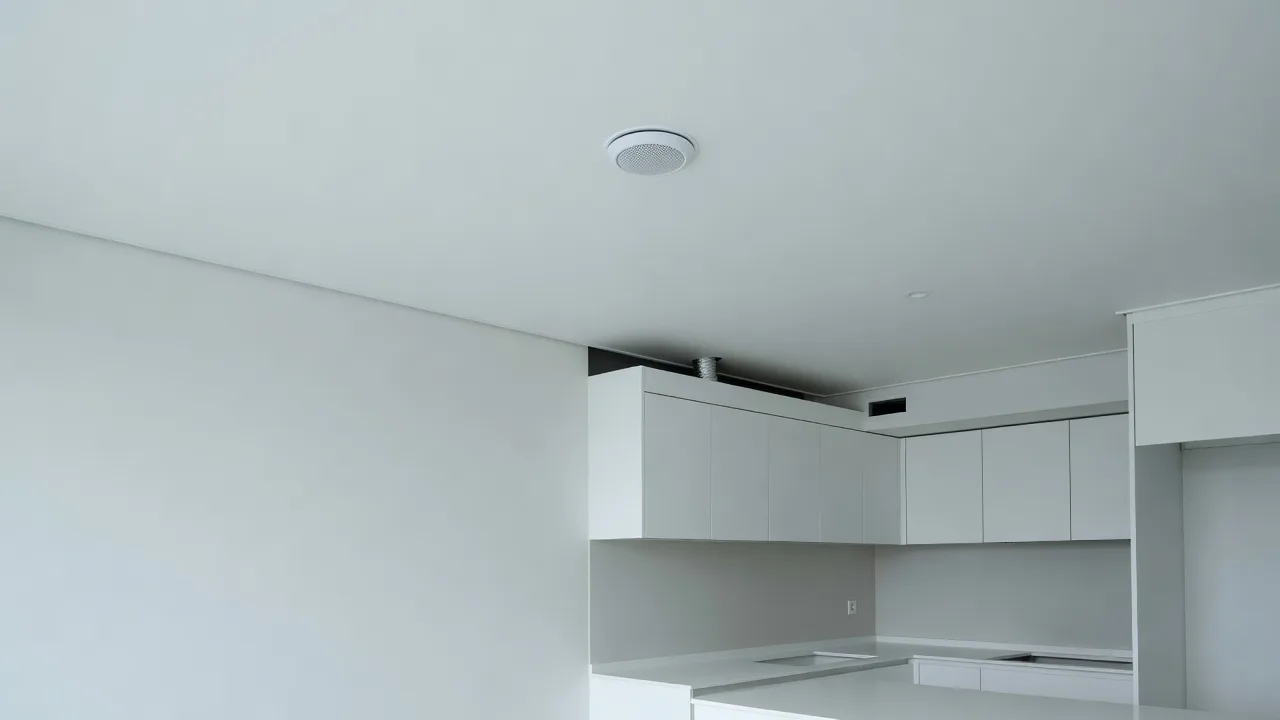

Натяжное полотно и шахта

Шахту натяжным потолком закрывать можно, если путь воздуха в комнату сохранён. Во влажной зоне берут плёнку, не ткань: чем они отличаются, разобрано в материале про тканевый потолок. Вырез под решётку на обоих полотнах закладывают до монтажа, новая дыра по живому краю расползается.

Когда решётку оставляют на стене

Нижний край отверстия ниже будущего полотна хотя бы на сантиметр — штатную решётку не трогают. Перенос ради вида съедает и высоту, и деньги, расход от него не растёт: в панеле с плитой около 2,5 м лишние 8 см в санузле уже заметны.

Багет не должен резать решётку пополам. Попал в середину отверстия — узел переносят, даже если «почти поместилось»: полотно закроет часть сечения, и салфетка уже не держится.

Когда канал уходит в полотно

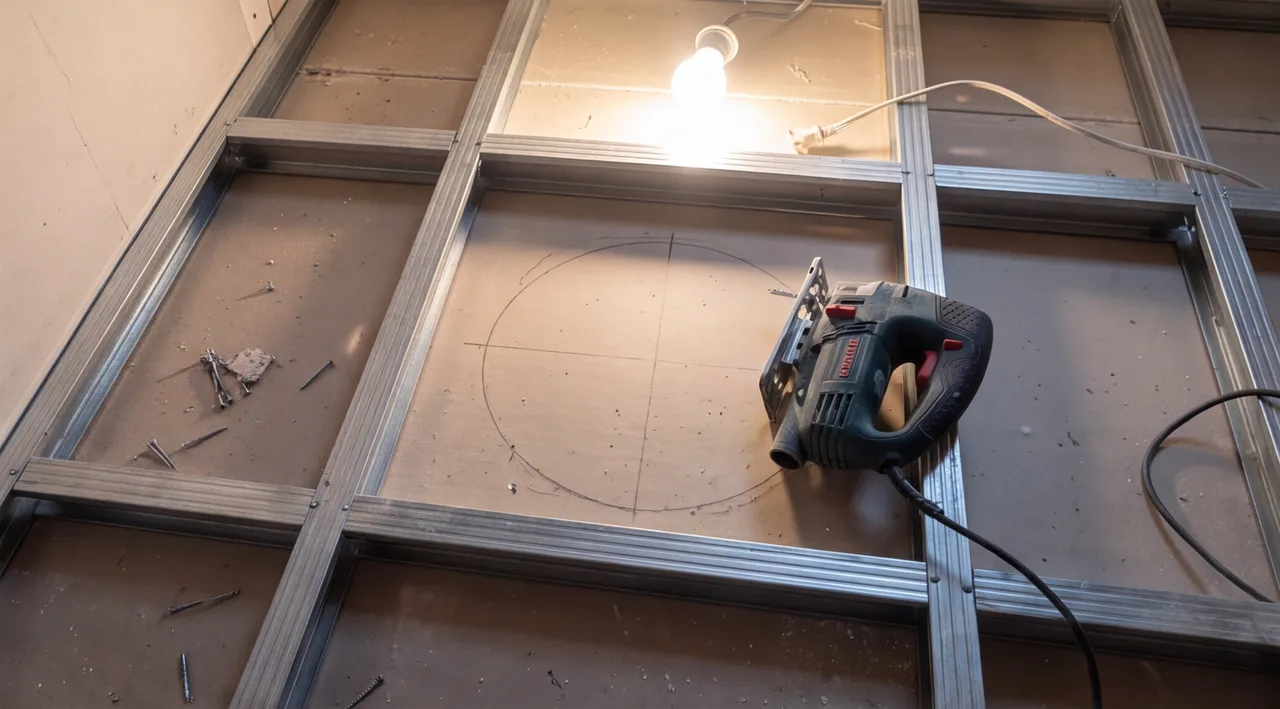

Отверстие в плите или высоко в стене собирают до нагрева плёнки. После натяжки тот же узел делают со снятием гарпуна, и это уже другой счёт.

1. Площадка на плите. Закладную крепят так, чтобы её низ совпал с будущим полотном: сантиметр вниз даёт бугор, сантиметр вверх — щель и свист по кольцу.

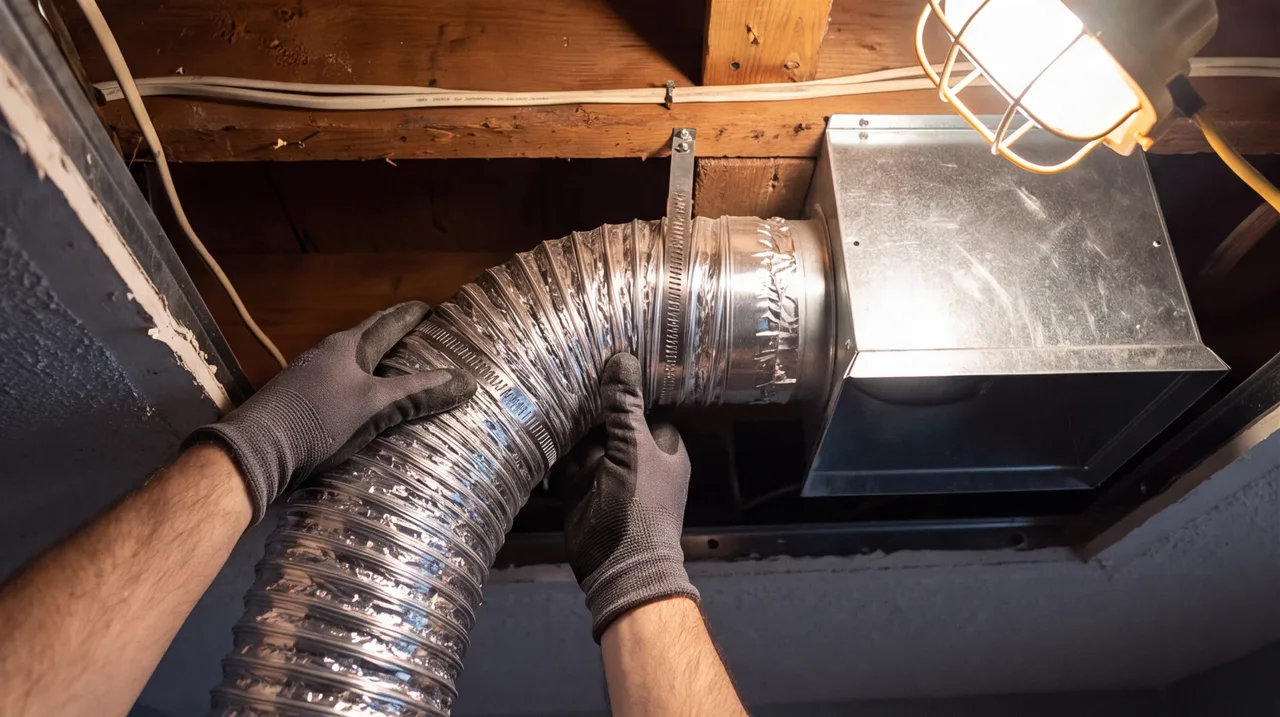

2. Канал до шахты. Берут плоский короб 60×120 или короткую трубу Ø100 без провиса: петля гофры держит конденсат, а щель у шахты отдаёт пар на перекрытие.
3. Кольцо и решётка. Кольцо клеят на полотно и только потом режут середину, рамку и вентилятор сажают на закладную, не на плёнку.

Гибкий рукав на ванную тянут не длиннее пары метров и не больше чем с двумя поворотами. Осевой вентилятор с паспортом 100 м³/ч после длинной гофры часто едва держит салфетку: в комнату приходит уже не паспорт, а остаток после сопротивления.

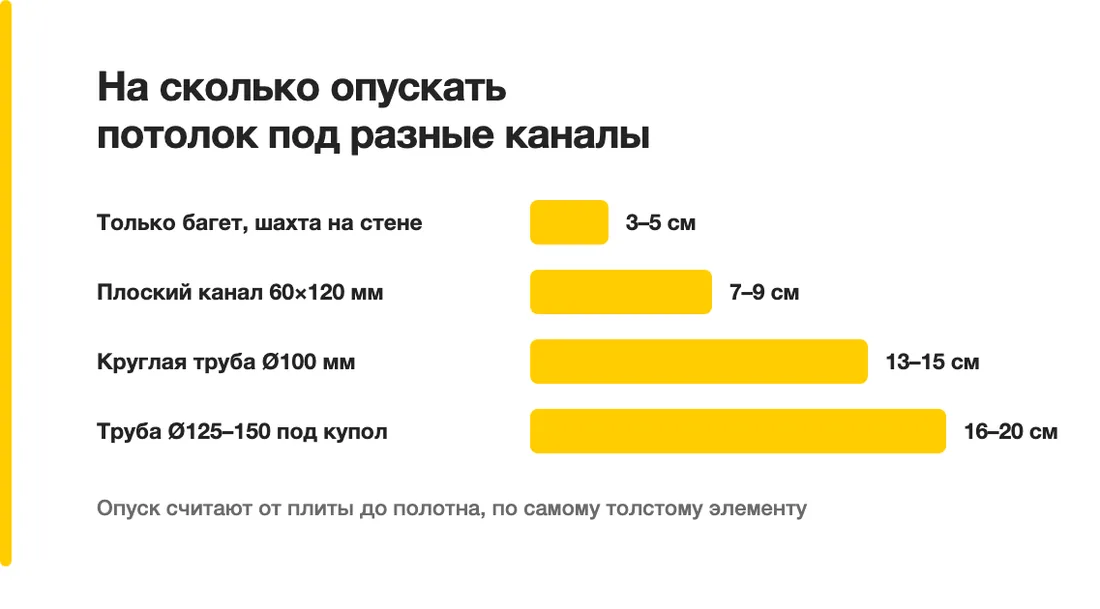

На сколько опускать потолок

Сантиметры считают от плиты до полотна, не от старой побелки. Высоту задаёт самое толстое, что прячете: багет, канал или корпус вентилятора. Теневой профиль эти сантиметры почти не уменьшает, сечение канала толще любого багета.

Всю комнату под одну трубу не опускают: канал ведут коробом вдоль стены, остальная плоскость остаётся на высоте багета. В панеле с плитой около 2,5 м высокий короб у двери легко задеть.

У решётки матовая плёнка спокойнее глянца: пыльный след на глянце читается с порога, сатин стоит между ними.

Кухня: шахта отдельно, купол отдельно

Кухонная шахта рассчитана на 60 или 100 м³/ч, а купол над плитой по паспорту часто даёт 400–700 м³/ч. В отверстие под трубу Ø100 такой расход не протолкнуть: вентилятор ревёт вхолостую, жир оседает в стояке.

Пункт 7.1.10 СП 60.13330.2020 не допускает подключение вытяжек со своим вентилятором к воздуховодам, которые обслуживают и другие квартиры. Общий стояк панельного дома и большинства секций — этот случай. Тройник с хлопушкой в единственную кухонную дыру сюда не проходит, даже если так сделал сосед.

• Рециркуляция. Купол возвращает воздух в кухню через угольный фильтр, шахта работает как задумано домом, фильтр меняют по паспорту.
• Отдельный канал. Если в доме свой выпуск, а не общий стояк, воздуховод ведут коробом сечением ближе к Ø150 и без лишних поворотов.
• Штатная решётка. Её не перекрывают каналом купола, иначе при выключенном приборе кухня остаётся без естественной вытяжки.

Купол ставят по паспорту: чаще 65–75 см над электрической панелью и 75–85 см над газовой. Канал прячут в короб вдоль шкафов и не опускают из-за него весь потолок на 15–20 см. Плёнку берут матовую или сатиновую: на глянце жир у решётки виден сразу.

Санузел: вентилятор, клапан, щель под дверью

На ремонт санузла вентилятор часто вписывают, когда полотно уже висит. Кабель закладывают, пока стены открыты, а мотор ставят так, чтобы он вынимался через решётку: зашитый над плёнкой прибор потом меняют вместе с потолком.

Норма ванной — 50 м³/ч, канал и сетка съедают часть паспорта. На Ø100 берут прибор примерно на 90–150 м³/ч: модель на 50–60 м³/ч после канала норму не добирает. Корпус во влажной зоне — не ниже IP44 и не в струе душа.

• Таймер или датчик влажности. Мотор дорабатывает 5–15 минут после света или включается от пара, а связка «только с лампой» бросает сырость, как только вы вышли.
• Обратный клапан. Он не пускает в ванную зимний стояк и соседский воздух, но глухая заслонка без сильной тяги убивает естественный расход, пока вентилятор молчит.

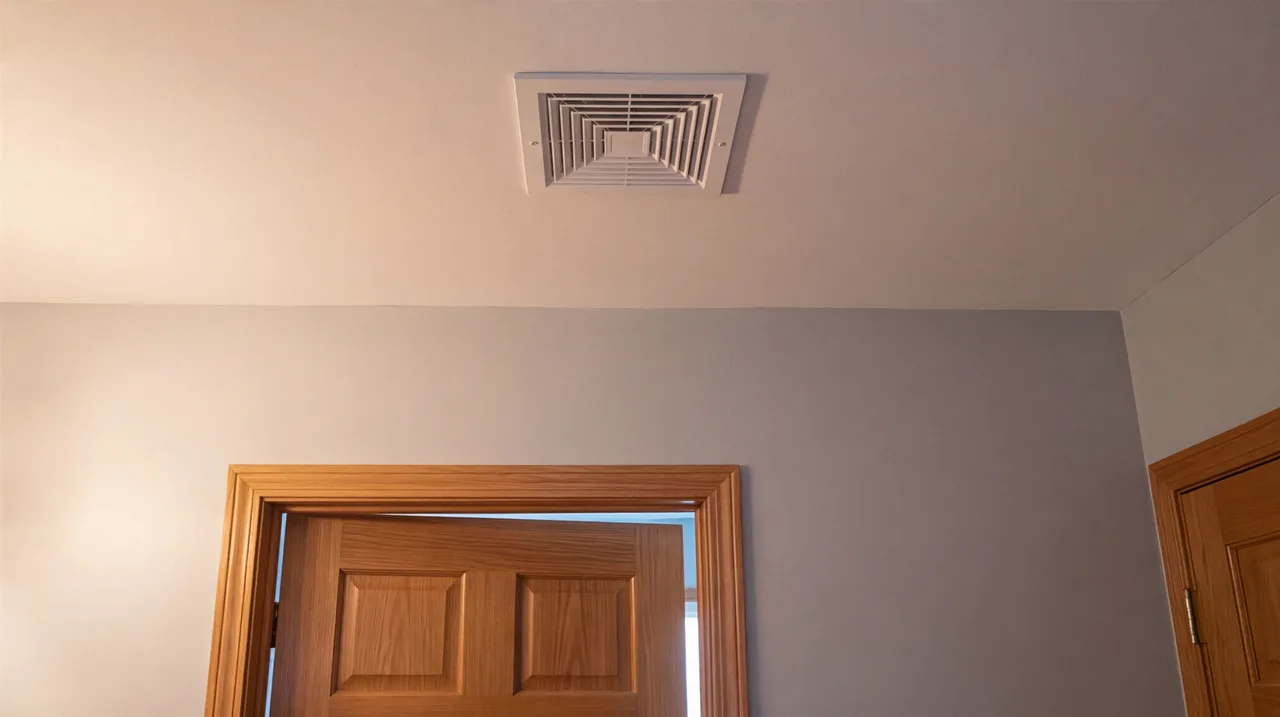

• Щель под дверью 10–15 мм. Без неё или без переточной решётки вентилятор притягивает створку и крутится почти вхолостую.

Летом тяга слабее, чем в мороз, на верхних этажах особенно. Зимой вентилятор не заменяет приток: при глухих окнах без микропроветривания ванная тянет воздух из подъезда.

Как принять узел до полотна и после

Канал после натяжки уже не осмотреть, поэтому приёмку делят надвое: голая сборка, потом решётка. Гарантия бюро на работы — 1 год, по статье 724 ГК РФ претензию смотрят внутри срока из договора. Стык с шахтой фотографируют до полотна и кладут снимок в акт.

1. Голая шахта. Салфетка на открытом отверстии при приоткрытом окне в дальней комнате не держится ещё до каналов — слабый стояк или засор, новая решётка это не лечит.
2. Канал до полотна. Рукав без провиса, у шахты нет щели на свет, площадка в плоскости будущего полотна, и этот кадр прилагают к акту.

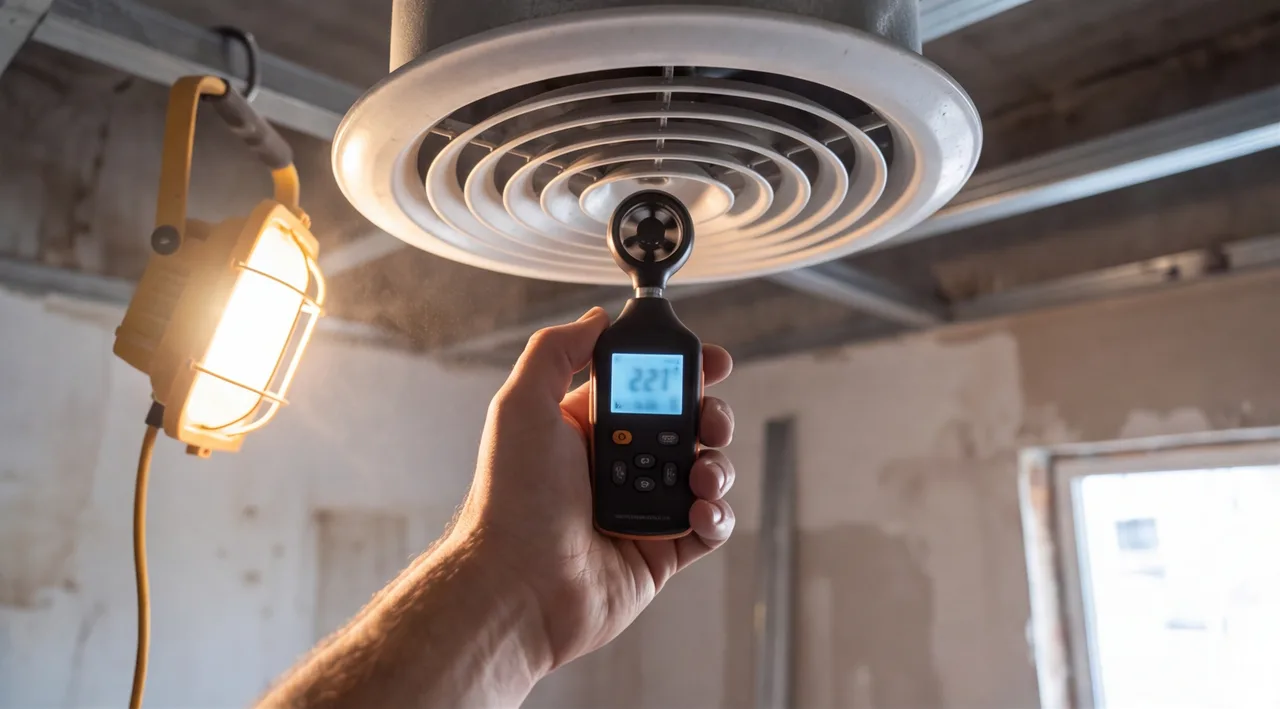

3. Решётка после натяжки. Салфетка тянется внутрь, по кольцу нет свиста, с выключенным мотором шахта не заперта наглухо, под дверью санузла есть щель.

Что поставить отдельной строкой в смете

У потолочных бригад в Тюмени в 2026 году окошко по уже подведённому каналу начинают примерно от 350 ₽, магнитную решётку — от 1 000 ₽. Это только работа по полотну: канал, закладная и заделка шахты в цену не входят, а расход делают именно они.

Ниже вилка «материалы плюс работа» на один узел, не ставка за метр ремонта. Если полотно снимают целиком, а не поддевают гарпун на углу, выходит дороже верхней границы.

Прибор, пакет ремонта и замер

Сам вентилятор без обвязки: осевой Ø100 обычно 1 800–4 000 ₽, с таймером и датчиком влажности — 4 500–9 000 ₽. Метр плоского канала 60×120 чаще 400–900 ₽. В смете это отдельные строки, не фраза «в комплекте потолка».

В пакетах на ремонт квартиры под ключ потолок уже в ставке за метр квартиры: ЭКОНОМ 28 000 ₽/м², СТАНДАРТ 32 000 ₽/м², КОМФОРТ 36 000 ₽/м². В ЭКОНОМ закладные указаны под люстры, у СТАНДАРТ — потолки с освещением. Вывод вентиляции там не расписан, и без отдельной позиции площадку вспомнят, когда плёнка уже стоит.

Длину канала и отметку отверстия по фото из чата не снять. На бесплатный выезд замерщика зовут до заказа полотна: за визит видно, останется ли решётка на стене и какой опуск из-за неё появится.
