Разводка сантехники: что должно быть сделано до плитки

Где кончается стояк и начинается разводка сантехники

Разводка — это трубы внутри квартиры: от отсекающих кранов на стояке до каждой точки водоразбора. Стояк — общедомовое имущество, и всё, что с ним связано, решает управляющая компания. Когда сантехник делает разводку, он работает после кранов и не трогает то, что стоит до них.

Врезка в стояк, его замена или перекрытие идут только через УК: сроки и допуск назначает она, а не подрядчик. Поэтому до старта ремонта выясните, где стоят стояки, сколько в квартире санузлов и не сидит ли кухня на общем стояке с ванной. Это влияет и на схему, и на график работ.

В состав разводки входят три части:

• ХВС и ГВС. Холодная и горячая вода: от кранов на стояке к ванной, раковине, стиральной машине, мойке и другим точкам.
• Канализация. Отдельная система со своими нормами и диаметрами, её нельзя считать продолжением водопровода.
• Подводка к полотенцесушителю. Сам полотенцесушитель — отдельный узел на ГВС, в разводку входит только подводка к нему.

В пакетах бюро «Практика» разводка заложена на один санузел: в пакете Эконом это «базовая наружная разводка труб», в Стандарте и Комфорте — «базовая внутренняя разводка труб водоснабжения». Второй санузел и кухня считаются по смете отдельно. О канализации в формулировках пакетов ничего не сказано, поэтому при расчёте спросите о ней отдельным вопросом и просите записать ответ в смету.

Точки и отметки заранее

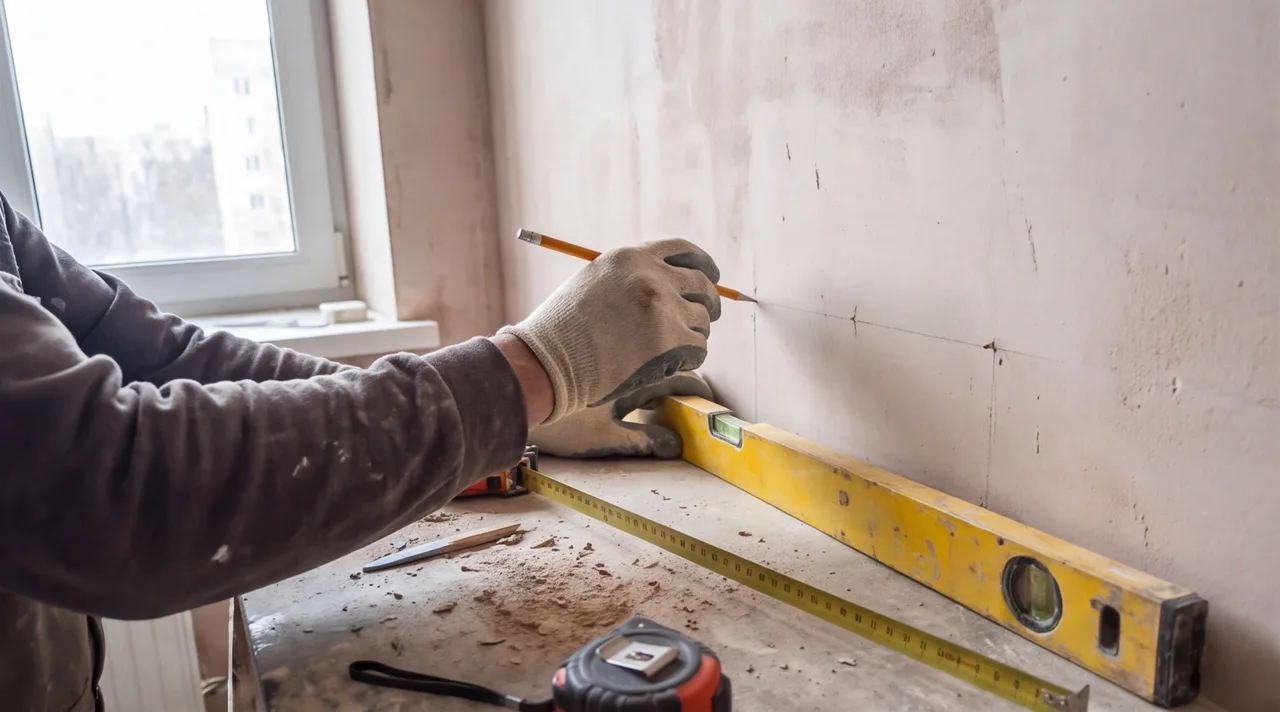

Перед первой штробой составьте перечень точек водоразбора: унитаз или инсталляция, раковина, ванна или душ, стиральная машина, посудомойка, мойка, полотенцесушитель. Для каждой определите, что к ней подводится: ХВС, ГВС или обе трубы, и куда идёт слив. Пока стены голые, любую точку можно передвинуть за час, а после плитки — только со вскрытием.

Отметки выводов привязывают к раскладке плитки: вывод делают под центр плитки или в шов, а не «как получилось». Типовая ошибка с объектов: вывод пришёлся на середину плитки, её режут вокруг трубы, и шов идёт вкривь. Лечится это переносом вывода после плитки, то есть вскрытием готовой стены.

• Инсталляция. Рама, высота чаши и подключения берутся по паспорту конкретной модели, поэтому модель выбирают до разводки, а не после неё.
• Смеситель. Межосевое расстояние выводов — 150 мм, а эксцентрики выравнивают вылет, чтобы смеситель встал ровно.
• Раскладка. Сначала считают плитку на стене, потом штробят и выводят трубы, а не наоборот.

Раскладку плитки и то, что идёт под чистовой слой, мы разбирали в статье про отделку ванной. Прочитайте её до того, как утвердите отметки: там видно, почему выводы привязывают к швам.

Тройник или коллектор: две схемы разводки

Схема определяет, как вода доходит до точек, сколько в стенах стыков и что будет, если открыть два крана сразу. Выбор делают до закупки труб: от него зависят и цена, и место в санузле под шкаф с гребёнкой.

Тройниковая (последовательная) схема

Одна магистраль идёт по санузлу, от неё тройниками отходят ответвления к точкам. Труб меньше, работа дешевле. Минус в том, что при открытом кране в одном месте у соседней точки падает давление: включили стиральную машину, и в душе стало слабее.

Коллекторная (лучевая) схема

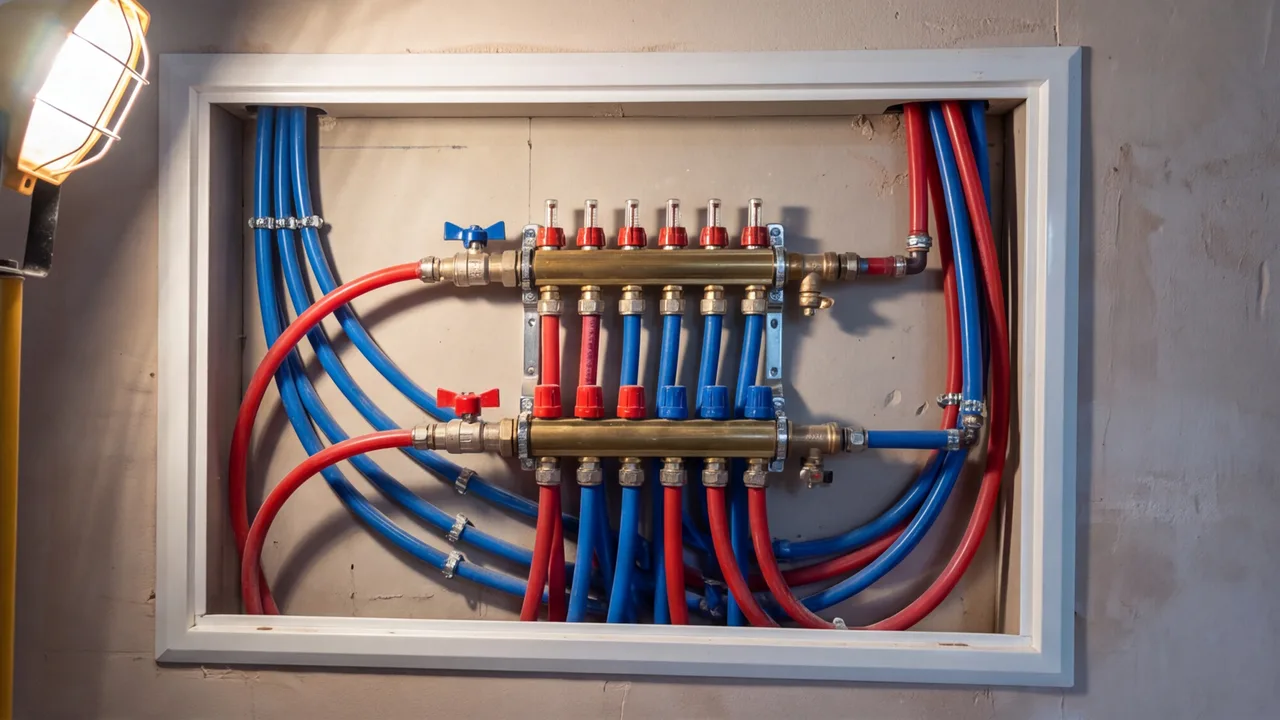

От коллектора (гребёнки) к каждой точке идёт своя труба, поэтому в стенах и стяжке нет стыков. На коллекторе у каждой точки свой кран: можно перекрыть стиральную машину, не трогая ванну. Цена такой схемы — больше труб и шкаф под коллектор.

Для малого санузла на одну-две точки хватает тройниковой схемы. Если в квартире несколько мокрых зон, например ванная, кухня и отдельная стиральная машина, лучше брать коллекторную. В любом случае шаровые краны на каждую ветку ставят заранее: при аварии перекрывают только её, а не всю квартиру.

Перед гребёнкой обычно ставят фильтр грубой очистки, редуктор, а счётчики — по необходимости. Состав узла определяют по месту и по данным вашей квартиры, а не по шаблону.

Трубы и соединения: полипропилен, сшитый полиэтилен, металлопластик

Материал трубы определяет, где можно прятать стыки и как разводка переживёт ремонт. В квартирах чаще всего встречаются три варианта, и у каждого своя зона риска.

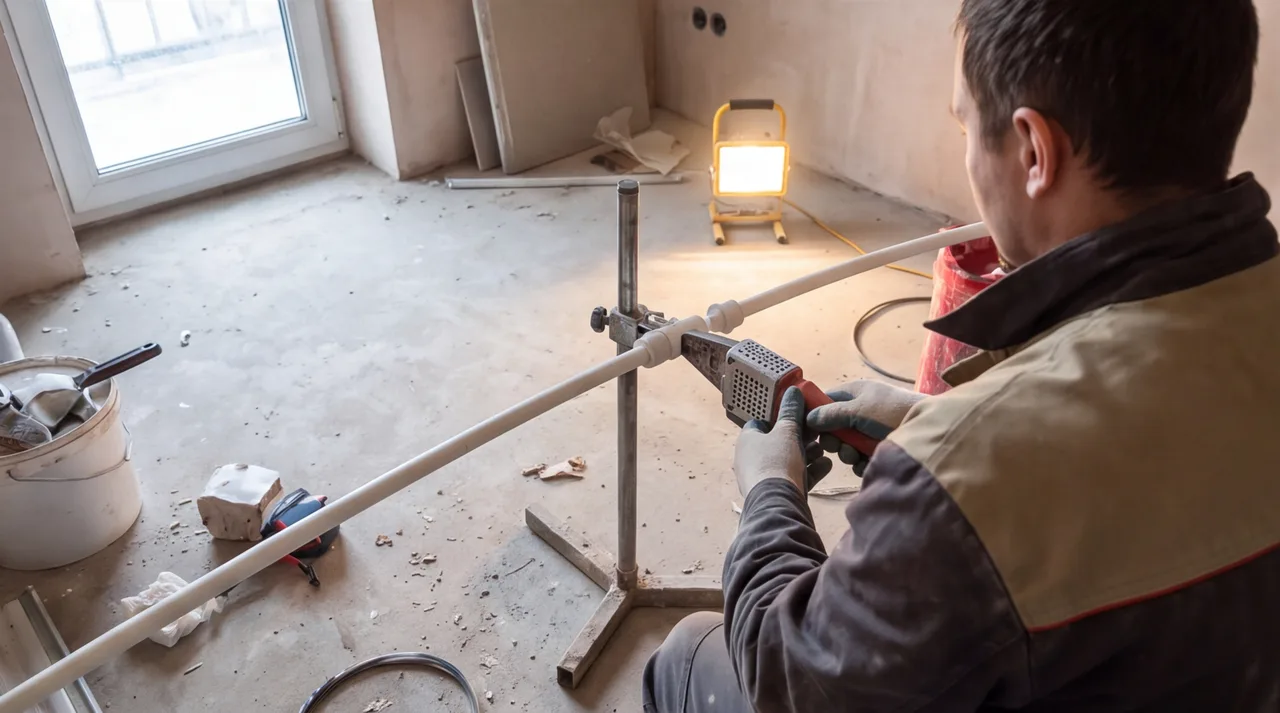

• Полипропилен (пайка). Дешёвый и жёсткий, паяют на месте. Стыки здесь — точки риска: качество зависит от мастера, от прогрева, глубины посадки и от того, не перегрели ли трубу.
• Сшитый полиэтилен (пресс-фитинги или аксиальные). Гибкий, хорошо подходит под коллектор, стыков в стене остаётся мало.
• Металлопластик (резьбовые фитинги). Резьба может потребовать подтяжки, поэтому под штробу и стяжку, где доступа потом не будет, мы его не рекомендуем.

Диаметры магистрали и отводов разные, и подбирать их на глаз нельзя: точные размеры определяют по расчёту и линейке производителя труб. Трубы ГВС и ХВС изолируют, иначе на холодной трубе выпадает конденсат, и стена или короб отсыреют.

Типовые ошибки с объектов: в одной ветке собраны трубы и фитинги разных производителей, в магистраль поставлена тонкая труба, сэкономили на изоляции. Все три обычно всплывают уже после плитки, когда исправить их дорого. Цены на материалы — в разделе про стоимость ниже.

Канализация: диаметр и уклон

Канализация — отдельная система со своими нормами и диаметрами. Под унитаз идёт сечение крупнее, под раковину, ванну и стиральную машину — тоньше. Точные диаметры берут из проекта и свода правил СП 30.13330.2020 «Внутренний водопровод и канализация зданий».

Стоки идут самотёком, поэтому уклон обязателен: «горизонталь» на глаз не работает. Величину уклона для каждого диаметра устанавливает тот же свод правил. Рабочий ориентир — 2–3 см на метр, но точное значение перед монтажом сверяют по СП, а не по памяти мастера.

Ошибки, которые видны только при проливке:

• Контруклон и провис. Вода застаивается в низкой точке, появляется запах, а потом и засор.
• Длинный горизонтальный участок. Чем он длиннее, тем труднее выдержать уклон и тем выше риск засора.
• Острый угол. Вместо одного резкого поворота ставят два отвода, иначе стоки цепляются за изгиб.

На повороте и у стояка ставят ревизию: она позволяет прочистить трубу без вскрытия пола. Шум стоков гасят обёрткой труб звукоизоляцией, особенно рядом со спальней, а стояк в санузле закрывают коробом. С инсталляцией канализация прячется в раму, а высоту выхода берут по паспорту модели.

Скрытая или наружная разводка

От того, где идут трубы, зависят внешний вид санузла, цена и ремонтопригодность.

• Скрытая. Трубы лежат в штробе в стене или заглублены в стяжку и пол. Выглядит чище, стоит дороже, но чинить такую систему труднее.
• Наружная (открытая). Трубы идут по стене или полу, потом их закрывают коробом или отделкой. Дешевле и быстрее, доступ к трубам остаётся, поэтому ремонтопригодность высокая.

Штробить несущие стены и перекрытия произвольно нельзя: порядок устанавливают проект и управляющая компания. Под стяжкой магистраль кладут сплошной трубой, без стыков и в гильзе. Пересечения труб и электрики делают по разным плоскостям, а минимальные расстояния между ними определяют ПУЭ и своды правил, без «на глаз».

Очередь работ

Разводка встаёт в цепочку строительных работ строго на своё место. Перепутаете порядок — переделывать придётся уже сделанное.

1. Перегородки. Сначала завершают черновую стадию, иначе отметки придётся менять после возведения стен.
2. Штробы и разводка. Прокладывают трубы по утверждённой схеме и отметкам, а не по ходу дела.
3. Приёмка труб. Опрессовка и проливка до закрытия; закрывать разводку без неё нельзя.
4. Закрытие и отделка. Штукатурка и стяжка, затем гидроизоляция и плитка.

Как ведёт себя стяжка вокруг труб, мы разбирали в статье про стяжку водяного пола.

Опрессовка и приёмка разводки

Опрессовка и проливка — разные проверки. Опрессовка испытывает водопровод давлением, проливка проверяет канализацию водой и уклоном. Порядок испытаний описан в СП 73.13330.2016 «Внутренние санитарно-технические системы зданий», а конкретные цифры давления и выдержки берите оттуда и из паспорта труб, а не из советов знакомых.

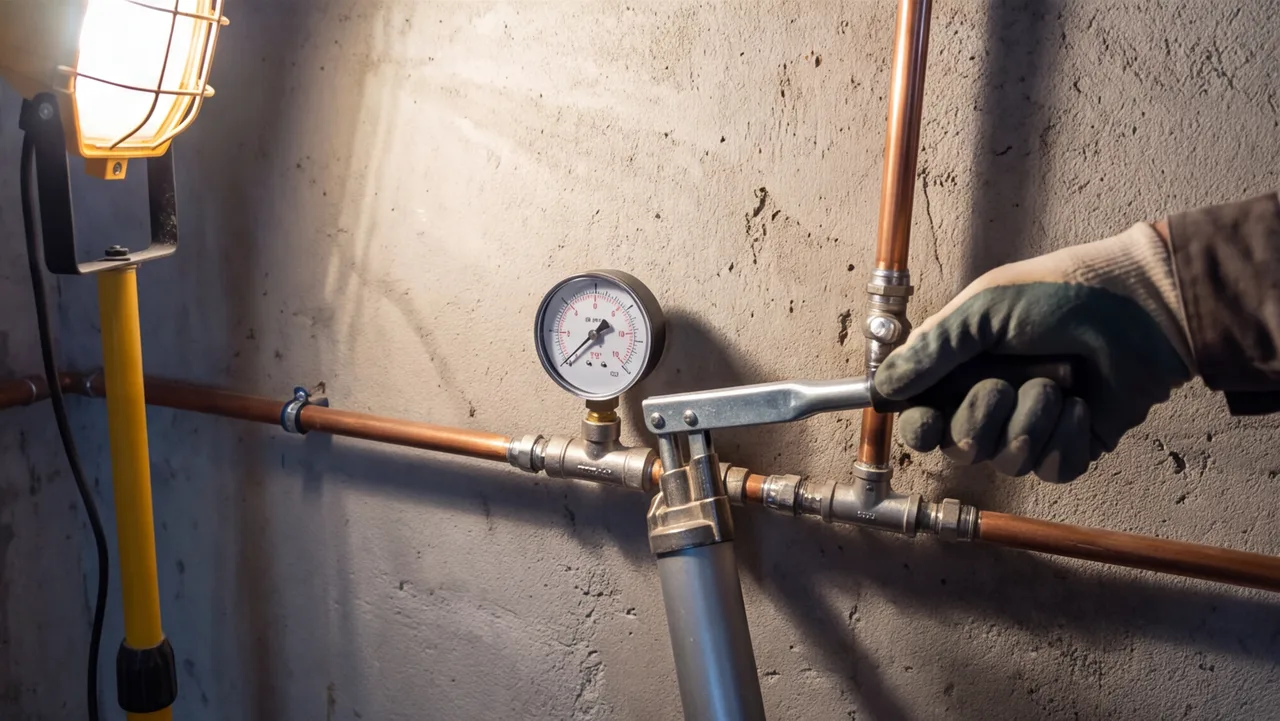

1. Опрессовка водоснабжения. Систему заполняют и подают пробное давление выше рабочего, значение и время выдержки определяют регламент монтажной организации и паспорт труб.
2. Контроль по манометру. Давление не должно падать, а стыки должны оставаться сухими; стяжка и штукатурка на этот момент ещё не закрыты.
3. Проливка канализации. Воду наливают на каждую точку, смотрят на уклон, течь у стыков и шум.
4. Документ. Оформляют акт скрытых работ или фотографируют стыки с рулеткой в кадре до закрытия.

Гарантия бюро — 1 год. Что она покрывает по трубам и монтажу, читайте в договоре и фиксируйте до начала работ, а не после первой течи.

Из чего слагается цена разводки сантехники

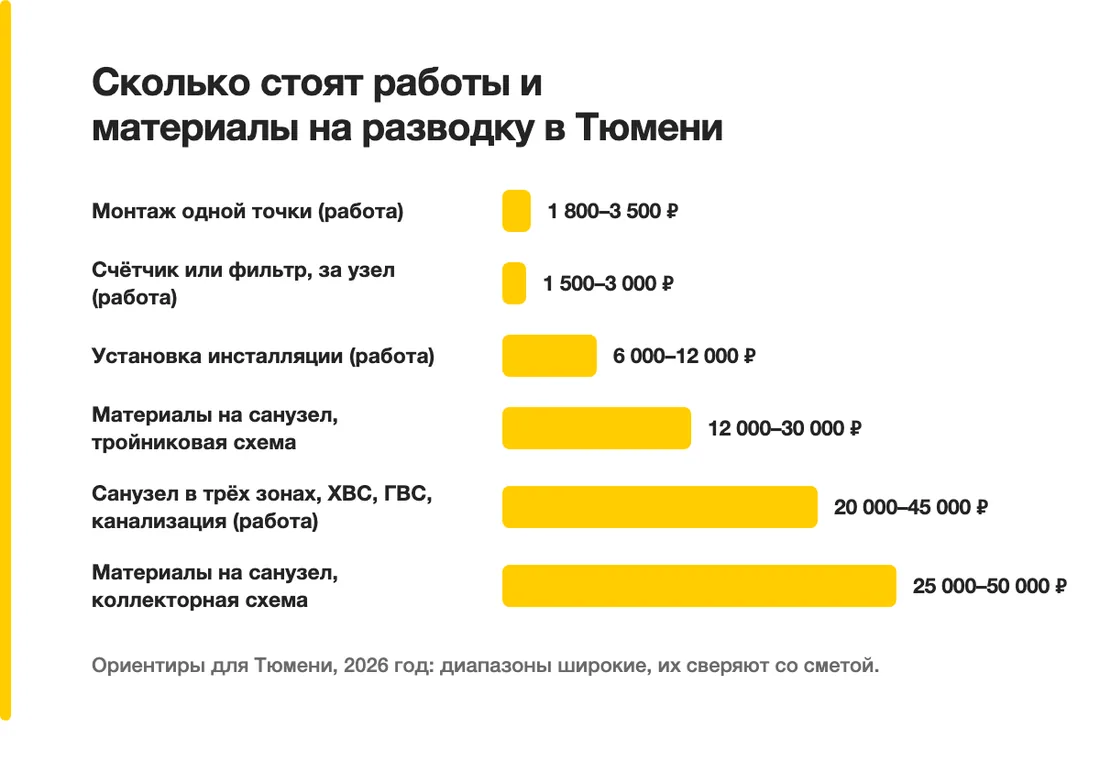

Ниже ориентиры для Тюмени, 2026 год. Диапазоны широкие, поэтому их обязательно сверяют со сметой: цена сильно зависит от схемы и состояния квартиры.

Срок разводки на один санузел — 2–4 рабочих дня плюс канализация. На цену и срок влияют пять вещей: схема, тип труб, скрытая или наружная прокладка, количество точек, состояние стояков и необходимость вскрывать стены или плитку.

Пакеты бюро считаются по площади: Эконом — 28 000 ₽/м², Стандарт — 32 000 ₽/м², Комфорт — 36 000 ₽/м². Стоимость разводки отдельной строкой в них не выделена, поэтому судить о её доле по итоговой цене нельзя. Состав пакетов и цены за м² — на главной, в блоке пакеты с ценами за м². Если нужен расчёт по вашей квартире, можно вызвать замерщика: он посмотрит стояки, точки и схему и назовёт цену уже со сметой.
